Защитная арматура


В ходе эксплуатации трубопроводов, насосных станций, сосудов и резервуаров – любых систем, функционирующих под давлением, – нередко возникают аварийные ситуации. Связаны последние преимущественно с механическими повреждениями, выходом из строя отдельного оборудования, поломками различной техники под действием агрессивной рабочей среды.

Последствия таких аварий как для самих трубопроводов (их насосов, других элементов), так и для людей (персонала, третьих лиц) могут быть самыми серьезными. От необходимости купить новое оборудование или ремонтировать насосный блок до травм, создания взрывоопасной ситуации и выбросов в окружение отравляющих веществ.

Во избежание подобных осложнений при работе с любыми системами еще на этапе их проектирования необходимо подобрать и заказать соответствующий набор защитной арматуры (или ее изготовление для нестандартных объектов). Данный вид трубопроводной арматуры представляет собой набор технико-технологических решений быстрого реагирования.

Расчет стоимости защитной арматуры

1000 символов осталось
Добавить

Назначение

Базовая функция защитной арматуры – предупреждение аварий и поломок при возникновении неисправностей отдельных элементов сети. В этом плане она повторяет назначение трубопроводной арматуры предохранительной. С серьезной оговоркой:

  • защитные задвижки и затворы работают на закрытие – отсечение/отключение неисправного блока или узла, который транспортирует (собирает/выдает) поток опасного вещества, от неисправного оборудования;
  • предохранительная трубопроводная арматура же открывает свободный ход рабочей среды для производства сброса ее излишков с целью «гашения» избыточного давления.

К задачам защитных устройств арматурного набора для трубопровода надо отнести:

  • предупреждение серьезных аварий (защита функционирующих блоков);
  • недопущение серьезных отклонений от нормальных параметров;
  • минимизация последствий аварий на производстве или промышленном предприятии, стройплощадке, территории добычи и т. д.

Виды защитной арматуры

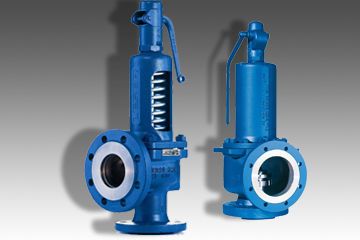

Виды защитной арматуры

В зависимости от принципа действия и назначения различают:

  • Обратные клапаны.
  • Отключающую трубопроводную арматуру.
  • Отсечные системы.

Обратные клапаны

Обратная защитная арматура – самый востребованный класс защиты. Ее функции:

  • сохранение направления потока рабочей среды при поломках на отдельных участках сложной схемы трубопровода;
  • удержание нормального давления в работающей части при его аварийном снижении в зоне разрыва.

Для сложной схемы трубопровода необходимо заказать изготовление достаточно большого числа арматурных изделий (по 1–2 на каждый присоединяемый насос). Это обеспечит качественную защиту дорогой техники и всей системы от внешних факторов.

Но перед тем как купить защитную арматуру этого класса, необходимо разобраться с требуемым типом клапанов. В таблице их классификации – два исполнения такой трубопроводной арматуры.

Простой клапан

Обратный клапан – самый простой способ сохранения направления потока и защиты окружения (оборудования) от агрессивного воздействия рабочей среды при колебаниях (отклонениях от нормы) показателей. Роль затвора здесь выполняет золотник – он движется возвратно-поступательно вместе с потоком.

Плюсы:

  • простая конструкция (удобный монтаж, замена, снятие замеров для изготовления);
  • высокая герметичность при перекрытии;
  • доступная цена производства и покупки.

Есть и минус – чувствительность к загрязнениям рабочей среды. При недостаточной фильтрации растет риск заедания.

Их обычно выполняют проходными (не меняют направление потока), хотя возможно и производство угловых обратных задвижек. Последние меняют направление потока рабочей среды – направляют его под прямым углом к предыдущему вектору.

Дисковые затворы

Обратные затворы применяют для трубопроводов с большим диаметром труб. Система перекрывается не золотником, а диском, который вращается вокруг собственной оси. Изготовление у них более сложное. Зато они не чувствительны к загрязнению рабочей среды.

В отличие от клапанов затворы могут устанавливаться и на горизонтальном, и на вертикальном (наклонном) участке. Купить обратные затворы можно только в одном варианте – проходной трубопроводной арматуры (без изменения вектора движения потока).

Отключающие затворы

Отключающие затворы

Отключающие клапаны предназначены для предупреждения и ликвидации течей, выбросов, которые связаны с разрывом герметичности трубопровода. Чаще всего такие изделия заказывают для импульсных систем небольшого диаметра труб, в которых циркулируют опасные вещества, а именно:

  • на энергетических установках;
  • в схемах трубопроводов на АЭС.

Эта трубопроводная арматура остается открытой при нормальных показателях движения потока и мгновенно закрывается, как только в сети резко увеличивается скорость хода рабочей среды. Закрытие происходит автоматически. При изготовлении отключающих систем используют сцепку «золотник + седло», которую запускает специальная пружина.

Отсечная трубопроводная арматура

Защитная арматура отсечная – устройства перекрытия потока быстрого действия. Может иметь разные запорные органы:

  • кран с конической пробкой;
  • шаровой кран;
  • тарельчатая перемычка;
  • задвижка.

Такая трубопроводная арматура оснащается электроприводом или пневматикой для максимально быстрого реагирования на отклонения параметров в работе сети. В современных промышленных трубопроводах чаще используют конструкции с поршневым пневмоприводом (такая конструкция позволяет надежно зафиксировать в состоянии «закрыто» и быстро перекрыть поток даже в случаях, когда для этого требуется большое усилие).

Защитная арматура ООО «СпецНефтеМаш»

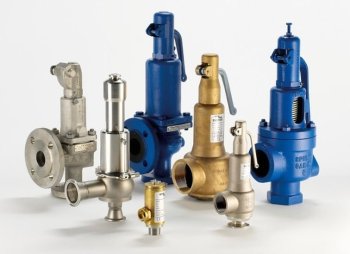

Защитная арматура ООО СпецНефтеМаш

НПО «СпецНефтеМаш» – завод по изготовлению всех видов защитной арматуры – предлагает купить изделия собственного производства или заказать их исполнение по оптимальной цене. У нас есть все для выполнения крупных и малых партий трубопроводной арматуры любого размера и назначения.

Постоянные клиенты предпочитают заказать защитную арматуру нам, потому что:

  • мы занимаемся изготовлением (стоимость производителя без наценок);
  • представляем большой каталог изделий;
  • доставляем продукцию по РФ и в страны СНГ;
  • вся трубопроводная арматура соответствует нормам ГОСТ и международным стандартам (подтверждено сертификатами);
  • применяемые технологии производства и отлаженные алгоритмы поставок сырья позволяют нам обслуживать даже сложные масштабные заказы в короткие сроки.

Чтобы заказать производство предохранительной и защитной арматуры или купить клапаны, затворы для трубопровода, звоните прямо сейчас. Мы предоставим квалифицированную консультацию, рассчитаем стоимость партии и предложим оптимальную цену.
